854
Technický popis rekonstruovaných částí
Stanoviště strojvedoucího

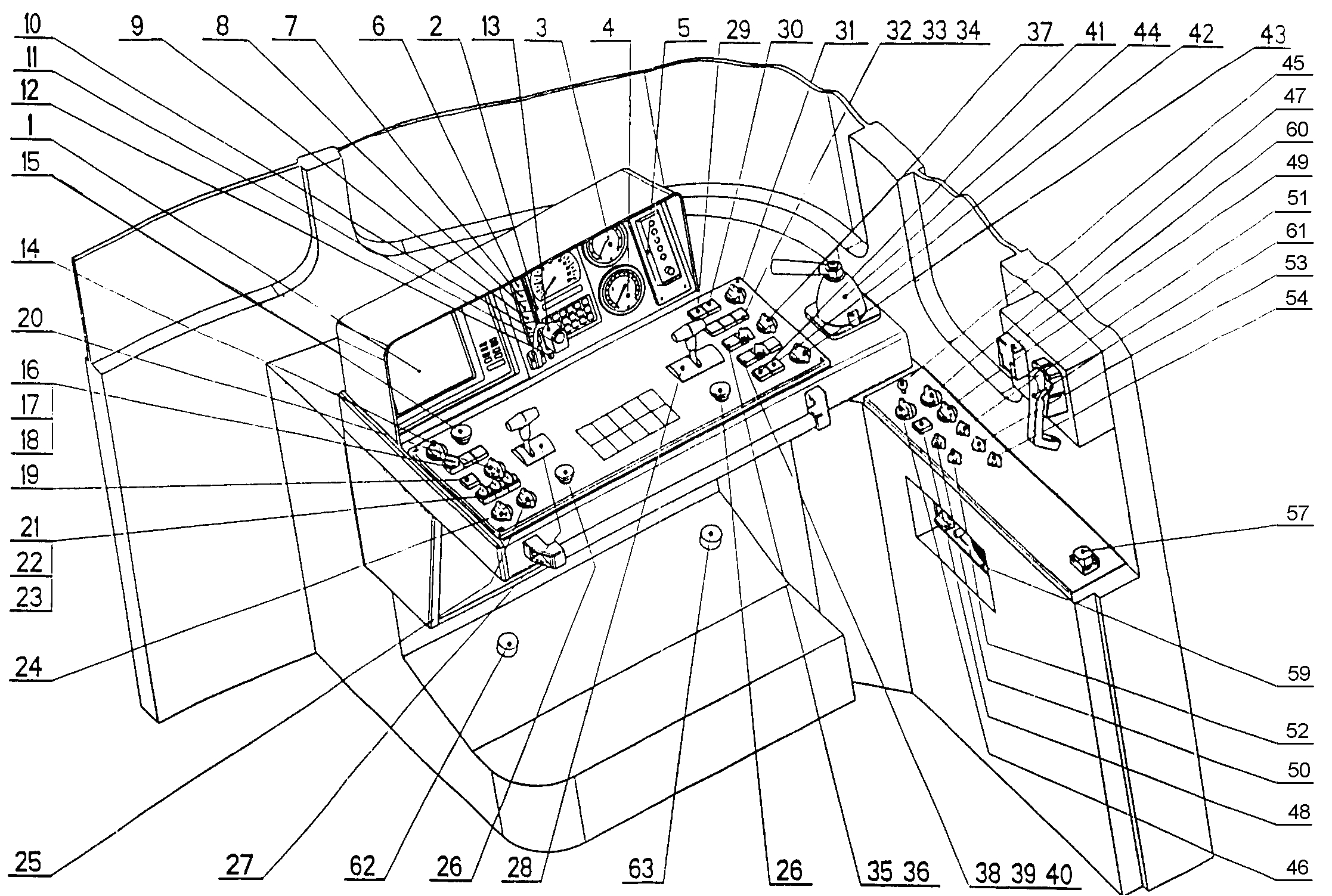

Seznam přístrojů na stanovišti strojvedoucího:
| pozice | tlačítko | popis |
| 1) | A15 | komunikační obrazovka |
| 2) | LTZ1 | jednotka elektronického rychloměru |
| 3) | manometr | |
| 4) | manometr | |
| 5) | HL1 | návěstní opakovač |
| 6) | neobsazeno | |
| 7) | HL2 | kontrolka požáru |
| 8) | HL61 | kontrolka průtokoměru |
| 9) | HL60 | kontrolka "závěr" brzdiče DAKO BSE |
| 10) | HL5 | kontrolka otevřených dveří |
| 11) | SB10 | tlačítko s prosvětlením "zastávka na znamení" |
| 12) | spínač osvětlení SJŘ | |
| 13) | osvěltení SJŘ | |
| 14) | SV1 | spínač řazení |
| 15) | SB4 | nouzový stop |
| 16) | SA5 | přepínač "dvoučlenné řízení" |
| 17) | SB2 | tlačítko START |
| 18) | SB1 | tlačítko STOP |
| 19) | SB15 | tlačítko vypouštění kondenzátu |
| 20) | SV15 | přepínač topení stanoviště |
| 21) | SA12 | přepínač stropního ventilátoru stanoviště |
| 22) | SA13 | přepínač osvětlení přístrojů stanoviště |
| 23) | SA10 | přepínač osvětlení kabiny strojvedoucího |
| 24) | SV8 | přepínač sdruženého ovládání návěstních světel |
| 25) | SV7 | přepínač reflektorů |
| 26) | SB45,46 | tlačítko bdělosti |
| 27) | SH | pákový ovladač směru |
| 28) | SG | pákový ovladač poměrného tahu a samočinné brzdy |
| 29) | SB7 | tlačítko "nízkotlaké přebití" brzdiče DAKO BSE |
| 30) | SB8 | tlačítko "vysokotlaký švih" brzdiče DAKO BSE |
| 31) | SV3 | přepínač "závěr" brzdiče DAKO BSE |
| 32) | SB30 | tlačítko osvětlení vlaku "zapnuto" |
| 33) | SB31 | tlačítko osvětlení vlaku "vypnuto" |
| 34) | SB31 | tlačítko topení vlaku "vypnuto" |
| 35) | SB16 | tlačítko odbrzďovače |
| 36) | přepínač VZ 50/75 Hz | |
| 37) | SV2 | přepínač ručního řazení měničů |
| 38) | SB3 | tlačítko omezení poměrného tahu |
| 39) | SA4 | přepínač zap/vyp ARR |
| 40) | SB47 | tlačítko pískování |
| 41) | SB5 | tlačítko houkačky |
| 42) | SB18 | tlačítko píšťaly |
| 43) | SV9 | přepínač ovládání dveří |
| 44) | DAKO BP | |
| 45) | záchranná brzda | |
| 46) | AS11 | přepínač stěračů |
| 47) | AS12 | přepínač stěračů |
| 48) | SA28 | přepínač dobíječe přípojných vozů |
| 49) | AS13 | přepínač stěračů |
| 50) | SV11 | přepínač pozičních světel |
| 51) | SV12 | přepínač pozičních světel |
| 52) | SV21 | přepínač pozičních světel |
| 53) | SV22 | přepínač pozičních světel |
| 54) | SV18 | přepínač zapnutí RDS |
| 55) | ||
| 56) | ||
| 57) | SB40 | tlačítko ručního spuštění hasícího zařízení |
| 58) | ||
| 59) | VZ | ovládací skříňka VZ |
| 60) | BA9 | mikrofon vlakového rozhlasu |
| 61) | BA6 | mikrotelefon RDS |
| 62) | SF5 | nožní ovladač houkačky |
| 63) | SF47 | nožní ovladač pískování |
Zdroj dat : Návod pro obsluhu řady 854
